Scheepsinstallatie
Scheepsinstallateurs, elektrotechnische bedrijven en onderhoudsbedrijven gebruiken bij DG Rubber Holland de componenten voor elektrische en mechanische installaties aan boord van jachten, werkschepen en binnenvaartschepen.
Van accubank tot verbruiker en van brandstoftank tot motor: op deze pagina vindt u per installatiedeel de passende productgroepen, de gegevens die de keuze bepalen en de keuzehulpen en documentatie die het werk aan boord ondersteunen.
Componenten voor de scheepsinstallatie
Deze productgroepen komen terug in elektrische en mechanische installaties aan boord.
Accu- en installatiekabel
Accukabel enkel en dubbel geïsoleerd en als Twinflex, halogeenvrije vertinde kabel, meeraderige kabel zoals H05VV-F en LIYY-stuurstroomkabel, en coaxkabel zoals RG58 en RG213 voor antennes en communicatie.
Bepalend voor de keuze: de doorsnede volgt uit stroom, kabellengte heen en terug en spanningsverlies, getoetst aan de belastbaarheid bij de aanlegwijze; gebundelde kabels en warmte in de machinekamer verlagen die. Kies het kabeltype op de omgeving: dubbel geïsoleerd bij mechanische belasting of olie, vertind of halogeenvrij als bouwer of klassering dat voorschrijft.
Bekijk accukabels →Kabelschoenen en krimpkous
Geïsoleerde en ongeïsoleerde kabelschoenen, accupoolklemmen, afdekkappen en krimpkous met en zonder lijmlaag voor het afwerken van aansluitingen.
Bepalend voor de keuze: kabeldoorsnede en boutmaat, plus de verbindingstechniek: ongeïsoleerde perskabelschoenen voor accukabel tot 240 mm², DIN 46235-uitvoeringen waar een genormeerde kabelschoen gevraagd wordt en geïsoleerde kabelschoenen voor dunnere draad. Voor de afwerking is er krimpkous met lijmlaag, te kiezen op het krimpbereik.
Bekijk kabelschoenen →Zekeringen, schakelaars en verdeling
Mega-, Midi- en ANL-zekeringen met houders, hoofdstroomschakelaars en rocker switches, verdeelpunten en busbars voor een overzichtelijke opbouw van het boordnet.
Bepalend voor de keuze: de zekeringwaarde wordt in het ontwerp van de installatie bepaald, waarbij de zekering de kabel beschermt. Controleer daarnaast de nominale spanning (Mega 32 V of maximaal 70 V, Midi 58 V) en kies een hoofdstroomschakelaar op zowel continue stroom als piekstroom.
Bekijk zekeringen →Walstroom en laden
Walstroommateriaal, laadstroomcomponenten, connectors en laadklemmen en USB-laders voor de aansluiting van het schip op de wal en het laden van accu’s en apparatuur.
Bepalend voor de keuze: de aansluitwaarde van de walaansluiting (16 of 32 A bij 230 V), het stekker- en inlettype, de beschermingsgraad (IP44 tot IP56) en de kabeldoorsnede, van 3 × 1,5 tot 3 × 16 mm². Werk aan het 230 V-net aan boord hoort bij een vakkundige installateur.
Bekijk walstroom →Slangen en slangklemmen
Brandstofslang volgens ISO 7840, brandstof- en olieslangen met metaalomvlechting, waterslangen, sanitairslangen en siliconen verloopstukken en bochten, met slangklemmen van roestvrij en verzinkt staal.
Bepalend voor de keuze: medium en temperatuur bepalen het slangtype, druk of vacuüm de opbouw. Brandstof in ISO 7840-uitvoering (6 tot 51 mm), sanitair met opgegeven vacuümwaarde en koelwater met een slang die temperatuur en eventuele onderdruk aankan. De klem kiest u op de buitendiameter van de gemonteerde slang.
Bekijk alle slangen →Fitwerk, kranen en filters

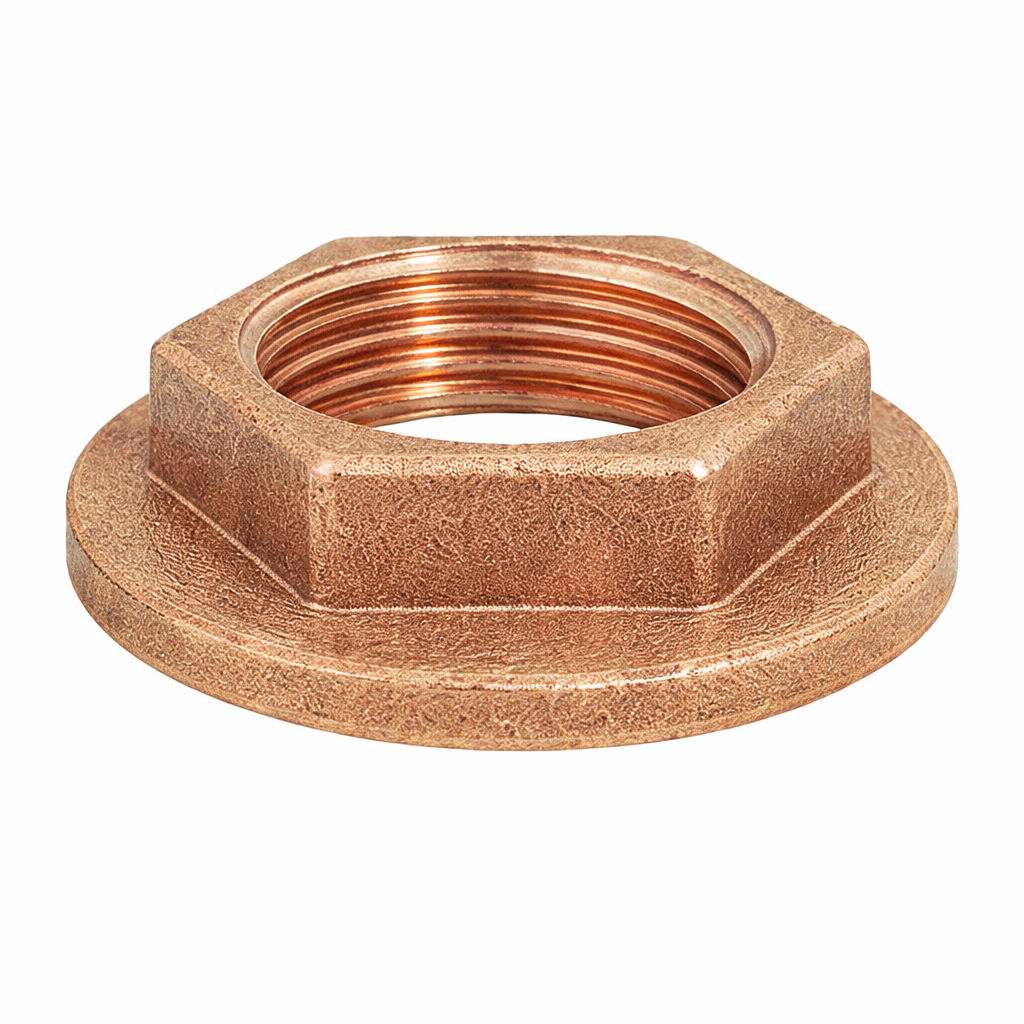

Huiddoorvoeren, kogelkranen, slangpilaren, bochten en T-stukken in brons, messing fitwerk, gasfitwerk en koelwater- en brandstoffilters met toebehoren.
Bepalend voor de keuze: draadtype en inchmaat, binnen- of buitendraad, doorlaat en materiaal. Voor doorvoeren en kranen in de romp zijn er onder meer bronzen uitvoeringen, zoals kogelkranen met bronzen kogel en huiddoorvoeren met bolkop of zeef; het materiaal kiest u op de toepassing en de eisen van bouwer of klassering. Controleer bij een koelwaterinlaat of de doorlaat van kraan en filter past bij de slangdiameter.
Bekijk bronzen fitwerk →Installatiepraktijk aan boord
Een betrouwbare installatie begint bij een goede keuze per onderdeel. Deze punten helpen daarbij.
Hoofdstroom en beveiliging
Plan de route van accubank via hoofdstroomschakelaar en zekering naar de verdeelpunten en busbars. De zekeringwaarde volgt uit het ontwerp van het circuit, waarbij de zekering de kabel beschermt; gebruikelijk is een plaats zo dicht mogelijk bij de bron. Bij zekeringhouders vindt u de houders voor Mega-, Midi- en ANL-zekeringen.
Kabels dimensioneren en afwerken
De kabelcalculator geeft voor 12-, 24- en 48 V-gelijkstroom een richtwaarde voor de doorsnede op basis van stroom, lengte en spanningsverlies. Zekering, warmte, gebundelde kabels en de geldende normen blijven bepalend. Met de kabelschoen-kiezer vindt u bij kabeldikte en boutmaat de passende kabelschoen, krimpkous en zekering. Voor een geordend kabelverloop is er kabelbeheer.
Brandstof en koelwater
Voor brandstofleidingen kiest u uit de brandstofslangen, waaronder artikelreeks 33300, volgens de productinformatie conform ISO 7840 A1 en SAE J1527. Het bijbehorende Lloyd’s Register-certificaat vermeldt als vervaldatum 31 augustus 2026; vraag bij een keuring naar de actuele status. In de koelwaterinlaat combineert u huiddoorvoer, kogelkraan en een filter uit filters en toebehoren. Controleer bij de slangklemmen het klembereik op de buitendiameter van de gemonteerde slang.
Afdichting en geluidsisolatie
Voor pakkingen en afdichtingen in de machinekamer is er pakkingmateriaal zoals SBR- en NBR-rubber, en celrubber voor afdichting van kasten en luiken. Voor het dempen van motorgeluid vindt u geluidsisolatie in het assortiment. Kies het materiaal op het medium en de temperatuur waarmee het in contact komt en controleer dit in de productspecificatie.
Documentatie: bij de technische handleidingen vindt u onder meer het handboek fitwerk, het handboek gas, het Lloyd’s Register-typegoedkeuringscertificaat voor brandstofslang 33300 volgens ISO 7840 (vermelde vervaldatum 31 augustus 2026; vraag ons naar de actuele status) en andere productdocumentatie. Bouwt u complete schepen of voert u een refit uit, kijk dan ook op onze pagina voor botenbouw.
Systeemgegevens per installatiedeel
Dit overzicht helpt om per installatiedeel de belangrijkste gegevens te verzamelen voordat het werk aan boord begint. Afhankelijk van de installatie kunnen aanvullende gegevens nodig zijn.
Installatiepraktijk verdiept
Elektrische verbindingen betrouwbaar maken
Bij een elektrische verbinding moeten kabel, kabelschoen, aansluiting en afwerking op elkaar aansluiten.
- Kies de kabelschoen op dezelfde doorsnede als de kabel en op de boutmaat van de aansluiting, controleer of uitvoering en materiaal bij de toepassing passen en pers hem met passend gereedschap.
- Kies krimpkous op het krimpbereik zodat hij zowel over de kabel als over de bus van de kabelschoen sluit; met lijmlaag wordt de overgang afgedicht.
- Busbars en verdeelpunten maken het mogelijk stroom te verdelen zonder veel kabelschoenen op één aansluitbout.
Leidingwerk, fitwerk en slangaansluitingen
Slang, slangpilaar en klem vormen samen één verbinding.
- De slangpilaar volgt de binnendiameter van de slang, de klem de buitendiameter van de gemonteerde slang.
- Fitwerk is er in brons, messing, PP en nylon; kies het materiaal op medium en plaats in het systeem, en controleer de grenzen in de productspecificatie.
- Bij een koelwaterinlaat horen huiddoorvoer, kogelkraan en filter bij elkaar; draadmaat en doorlaat moeten aansluiten.
Specificaties en documentatie voor oplevering
Leg per installatie vast welke artikelen zijn gebruikt. Dat helpt bij keuring, onderhoud en nabestellen.
- Noteer artikelnummer, doorsnede, kabeltype en kleur per circuit.
- Voor dubbel geïsoleerde accukabel vermeldt de productinformatie vlamvertraging volgens IEC 60332-1-2. Moet u selecteren op vlamvoortplanting bij gebundelde kabels, controleer dan per artikel, ook bij de IEC-3-uitvoering, de exacte norm in de specificatie.
- Het Lloyd’s Register-document bij brandstofslang 33300 vermeldt als vervaldatum 31 augustus 2026; vraag naar de actuele status voordat u het bij een keuring gebruikt.
Controlepunten bij vervanging en onderhoud
- Verkleuring of warmte bij kabelschoenen en klemmen kan duiden op een probleem met de verbinding of de belasting; laat de oorzaak vaststellen door een vakkundige installateur.
- Vervang een zekering, nadat de oorzaak van de onderbreking is vastgesteld, door hetzelfde type met dezelfde stroomwaarde en spanningsklasse.
- Controleer slangen op scheuren, verharding en lekkage en slangklemmen op corrosie; beoordeel bij vervanging van de slang ook de klemmen.
- Neem bij het nabestellen het artikelnummer van de oorspronkelijke installatie als uitgangspunt en controleer of de toepassing is gewijzigd.
Materiaal voor installatieprojecten
Valt installatiewerk aan boord binnen een korte onderhoudsperiode, dan helpt het om materiaal vooraf te controleren. Met een zakelijk account ziet u de actuele voorraad en uw eigen prijzen en bestelt u op rekening. Na inloggen downloadt u de catalogus en prijslijst voor uw offertes en materiaalstaten.
Levering en afhalen
- Vóór 14:00 uur besteld en op voorraad: doorgaans de volgende werkdag geleverd.
- Afhalen in Nijkerk op afspraak, minimaal 3 uur vooraf, maandag tot en met vrijdag van 08:30 tot 17:00 uur.
- Orders met bewerking, exportorders of grote orders kunnen een afwijkende levertijd hebben.
Klantcase
Vri-Jon DSA Yachts
Vri-Jon DSA Yachts is specialist in de nieuwbouw van exclusieve, luxe stalen motorjachten van 9 tot 15 meter. Sinds 1984 bouwen zij motorjachten met aandacht voor design, materiaalgebruik en vaareigenschappen.
Lees meer +Minder –
Naast de nieuwbouw van exclusieve jachten is Vri-Jon DSA Yachts de plek voor groot onderhoud of een refit. Denk aan het vernieuwen of uitbreiden van de technische systemen aan boord, apparatuur en uitrusting, maar ook voor RVS speciaal werk, hout- en schilderwerk.
Bij DG Rubber Holland leveren wij een breed scala aan hoogwaardige producten, van accukabels en elektramateriaal tot messing fitwerk en slangen. We zijn trots op onze samenwerking met dit vooraanstaande bedrijf in de jachtbouw!
Veelgestelde vragen over scheepsinstallaties
Welke zekeringtypen hebben jullie voor het boordnet?
Onder meer Mega-, Midi- en ANL-zekeringen met bijbehorende houders. De zekeringwaarde volgt uit het ontwerp van het circuit, waarbij de zekering de kabel beschermt; let ook op de nominale spanning.
Is er vertinde of halogeenvrije kabel beschikbaar?
Ja. Halogeenvrije vertinde kabel is leverbaar in rood en zwart. Vraag bij ons welke documentatie bij het gekozen artikel beschikbaar is.
Hoe bepaal ik de juiste kabeldoorsnede?
De kabelcalculator geeft voor 12-, 24- en 48 V-gelijkstroom een richtwaarde op basis van stroom, lengte en spanningsverlies. Het is een hulpmiddel en geen installatieberekening.
Waar vind ik certificaten en handboeken?
Bij de technische handleidingen, waaronder het handboek fitwerk, het handboek gas en het Lloyd’s Register-typegoedkeuringscertificaat voor brandstofslang 33300 volgens ISO 7840 (vermelde vervaldatum 31 augustus 2026; vraag ons naar de actuele status).
Kunnen jullie meedenken over een installatie?
Ja. Onze specialisten denken mee over productkeuze en toepassing. Het ontwerp en de keuring van de installatie blijven de verantwoordelijkheid van de installateur.
Advies nodig voor uw installatie?
Stuur ons uw materiaalstaat of bespreek de productkeuze met een van onze specialisten. U bereikt ons maandag tot en met vrijdag van 08:30 tot 17:00 uur.
